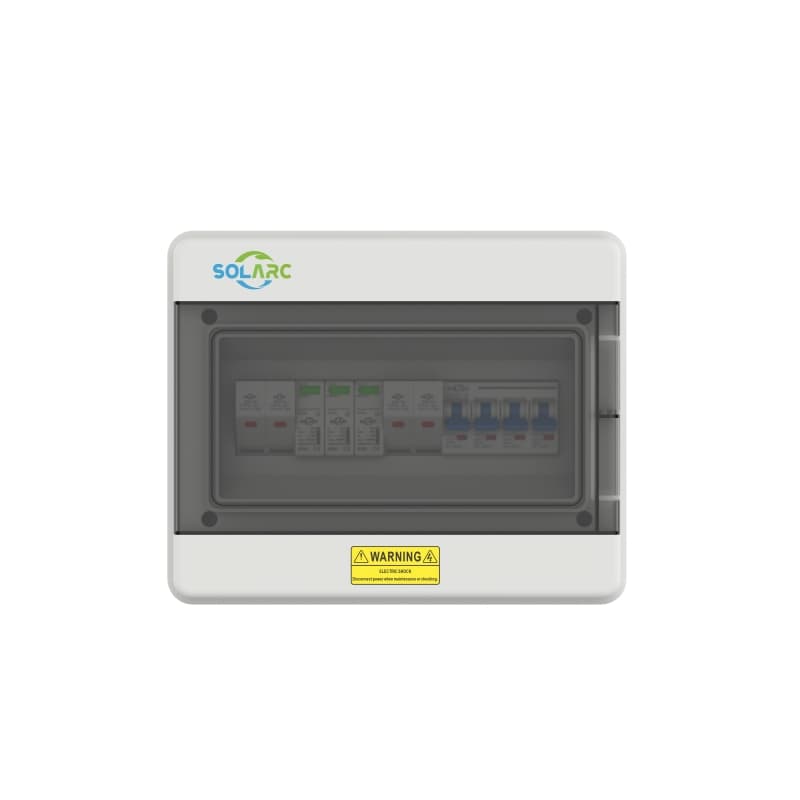

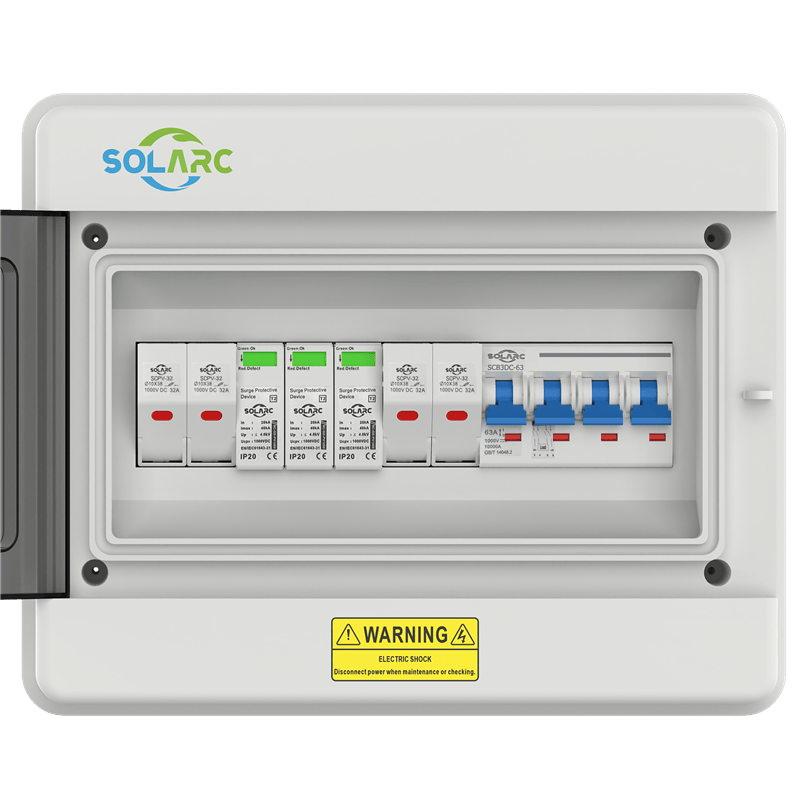

SCP-2/1 光伏汇流箱

速安的 SCP-X/Y 光伏汇流箱设计最大输入电压为DC1500V,使其与光伏逆变器兼容,以形成完整的光伏发电系统解决方案。通过使用组合箱连接光伏阵列,可以减少光伏串与逆变器之间的电缆数量,从而降低系统成本并提高系统可靠性。使用光伏组合箱,用户可以根据逆变器可接受的直流电压范围将一定数量的相同光伏模块组合成阵列。随后,多个线束可以连接到组合器盒,并通过浪涌保护和断路器来简化输出,从而简化与集中式逆变器的连接。

智能监控：实时监控汇流箱中的发电电流、电压、温度、避雷器状态、直流断路器状态以及每个光伏串的直流电弧故障状态，并通过RS485与主机计算机通信。
高防护等级：防护等级达到IP65，具备防尘、防潮、防盐雾等功能，满足室外安装要求。
多路输入：可同时接入多路光伏组件串列，每路配备光伏专用熔断器，确保组件串出现故障时的安全。
高压防雷保护：配备光伏专用高压防雷器，可对汇流后的母线正极对地、负极对地进行保护，持续工作电压可达1500VDC。
灵活定制：可根据用户需求定制箱体材质、尺寸及其他功能，提供贴牌定制化需求。

Product Consultation

Function

Parameters

Downfile

Advantages/Key Features

1 高防护等级

防护等级达到IP65，具备防尘、防潮、防盐雾等功能，满足室外安装要求

2 可靠结构

可同时接入多路光伏组件串列，每路配备光伏专用熔断器，确保组件串出现故障时的安全

3 灵活定制

可根据用户需求定制箱体材质、尺寸及其他功能

型号	SCP-2/1	SCP-4/2	SCP-6/3
电气参数
最大输入电压	1000VDC/1500VDC
最大输入电路数量	2	4	6
保险丝额定电流	20A/25A/30A	20A/25A/30A	20A/25A/30A
最大输出电路数量	1	2	3
最大开关输出电流	63A	63A	63A
浪涌保护装置	T2/T1+2, In=20KA, Imax=40KA
监控装置的供电方式	光伏自供电/可选设备
通信模式协议	RS485/可选设备
通用参数
外壳材料	PC/ABS/SPCC/SS
尺寸(宽高深)	280×230×120mm	280×393×120mm	388×393×120mm
防护等级	IP65
工作温度/湿度	工作温度:-20°C~+60°C湿度:0-95%
海拔高度	≤2000米
安装方法	壁挂式
