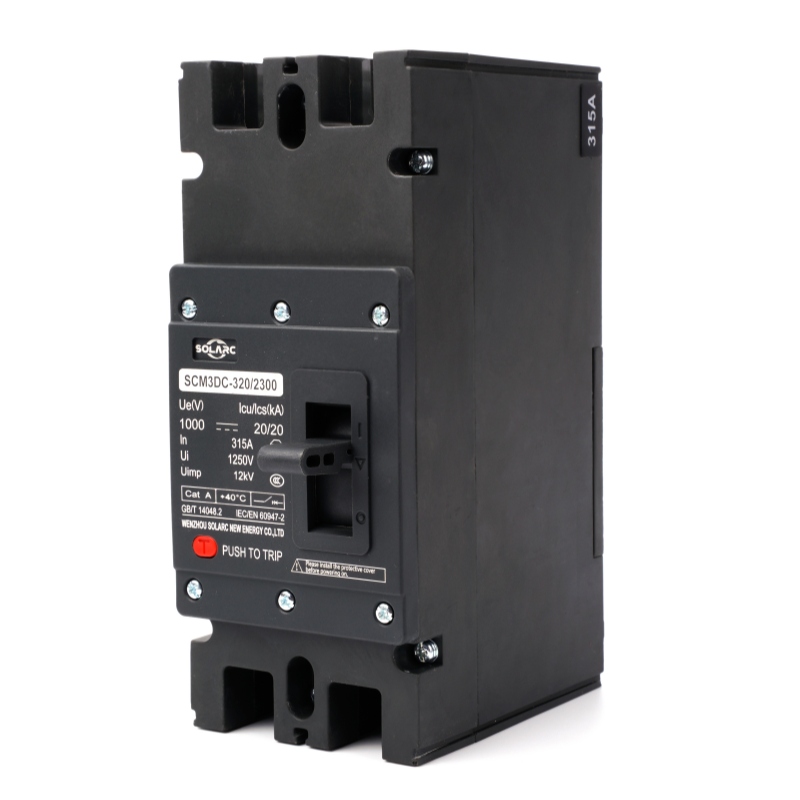

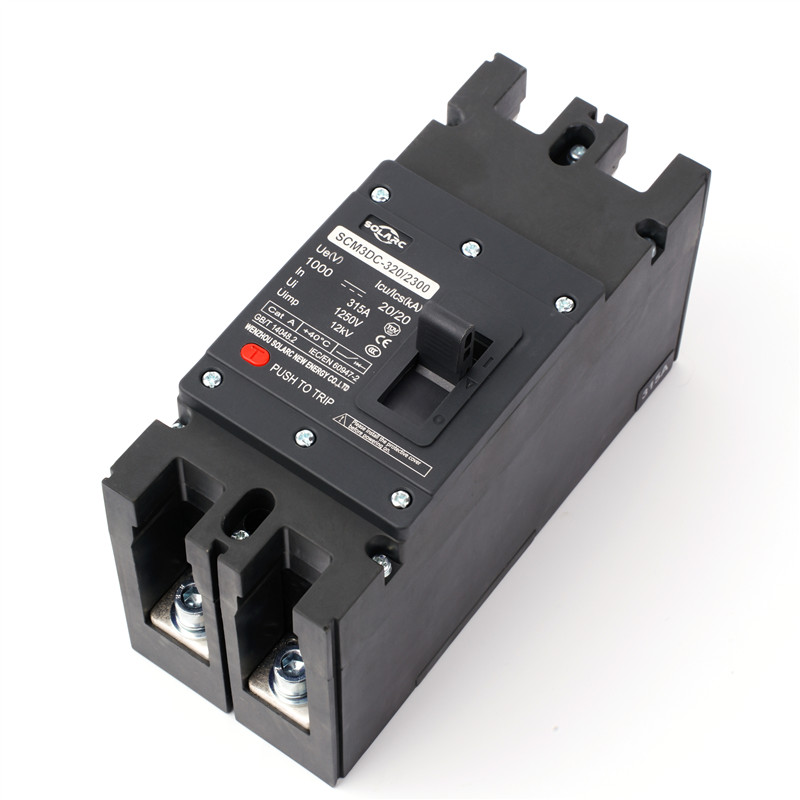

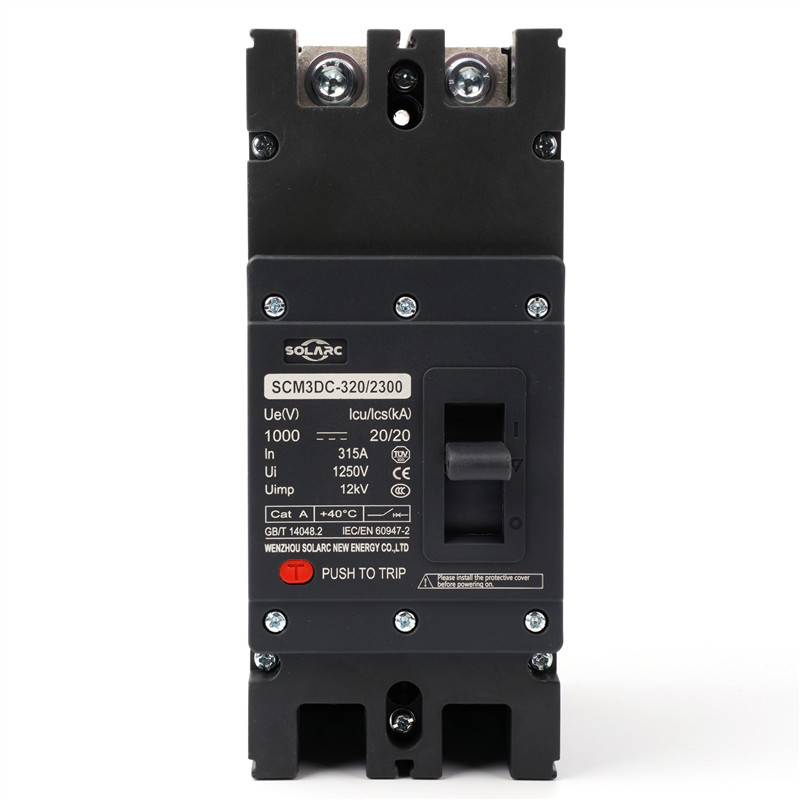

SCM3DC-800/2300 DC MCCB

SCM3DC-800直流塑壳断路器，适用于额定工作电压DC1500V以下，工作电流63A至800A的电路中作接通、分断。是专为光伏、储能和直流回路应用设计的高性能保护装置。它广泛应用于光伏发电系统、储能系统、直流汇流箱、逆变器的直流输入端以及直流电源系统的输入和输出侧，并能在线路和用电设备发生过载、短路的情况下对设备进行可靠的保护，确保系统在各种环境下的稳定运行。

额定电压：DC 250V - 1500V。
额定电流：100A - 1600A。
短路分断能力：最高可达70kA。
使用环境温度：-40℃至+70℃。
防护等级：IP20

Product Consultation

Function

Parameters

Downfile

Advantages/Key Features

1 性能卓越

额定工作电压可达DC1500V，可适配更高电压等级的配电系统

2 安全可靠

采用双重绝缘设计，提高了产品绝缘性能与操作安全性

3 使用便捷

附件模块化安装有效节省客户备货种类

壳架		SCM3DC-320			SCM3DC-400
极数		2		3	2			3
额定工作电压 Ua(V)		DC500	DC1000	DC1500	DC250/500	DC750/1000	DC1250/1500	DC1250/1500
额定绝缘电压 Ui(V)		DC1250		DC1500	DC1500
额定冲击耐压Uimp(kV)		8		12	12
额定电流 In(A)		63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320			225, 250, 315, 350, 400
额定极限短路分断能力 Icu(kA)	H	50	20	20	65	35	15	15/2P、20/3P
	R	/	/	/	70	40	20	20/2P、25/3P
额定运行短路分断能力 Ics(kA)		Ics=100%Icu
接线方式		上进下出/下进上出（2P 320A框架/3P） \| 下进下出/上进上出（3P）
使用类别		A
是否具有隔离功能		是
环境温度		-35°C~+70°C
机械寿命(次)		2000			10000
电气寿命(次)		3000	2000	1500	1000	1000	700	500
符合标准		IEC/EN 60947-2, GB/T 14048.2
附件		分励、辅助、报警、手动操作、电动操作
认证		CCC, CE, TUV
尺寸（长X宽X高）		180×76×126 (2P)、 180×107×126 (3P)			250×124×165 (2P)、 250×182×165 (3P)
壳架		SCM3DC-630			SCM3DC-800
极数		2		3	2			3
额定工作电压 Ue(V)		DC1000	DC1500	DC1500	DC250/500	DC750/1000	DC1250/1500	DC1250/1500
额定绝缘电压 Ui(V)		DC1250		DC1500	DC1500
额定冲击耐压Uimp(kV)		12		12	12
额定电流 In(A)		500、630			700、800
额定极限短路分断能力 Icu(kA)	H	50	20	20	65	35	15	15/2P、20/3P
	R	40	20	25	70	40	20	20/2P、25/3P
额定运行短路分断能力 Ics(kA)		Ics=100%Icu
接线方式		上进下出/下进上出（2P 320A框架/3P） \| 下进下出/上进上出（3P）
使用类别		A
是否具有隔离功能		是的
环境温度		-35°C~+70°C
机械寿命(次)		5000			10000
电气寿命(次)		1000	1000	700	1000	1000	700	500
符合标准		IEC/EN 60947-2, GB/T 14048.2
附件		分励、辅助、报警、手动操作、电动操作
认证		CCC, CE, TUV
尺寸（长X宽X高）		180×76×126 (2P) 180×107×126 (3P)			250×124×165 (2P) 250×182×165 (3P)

注：320壳架断路器不区分：H型（高分断型）与R型（限流型）。
