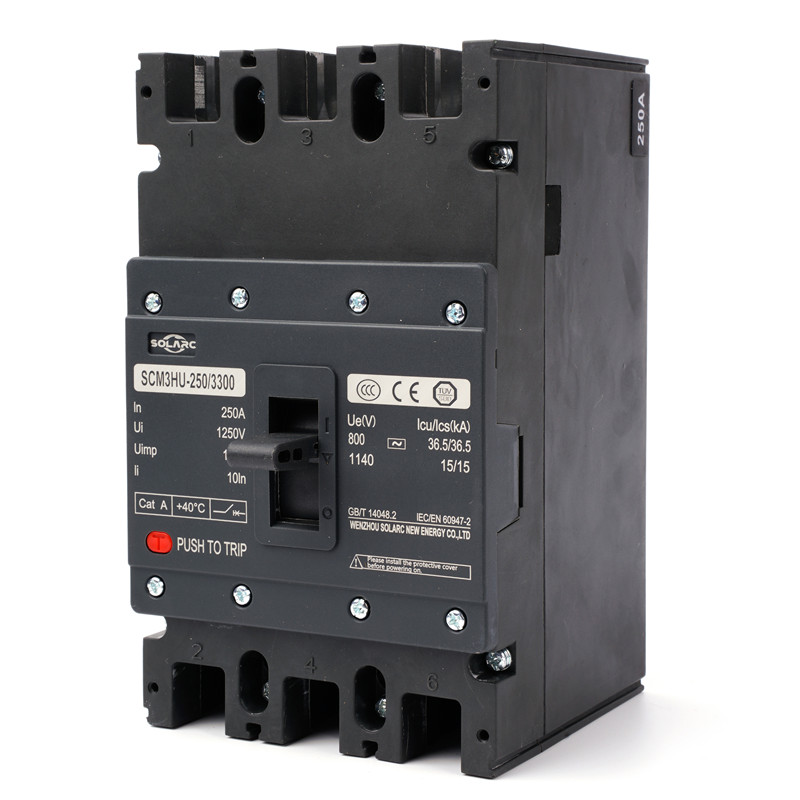

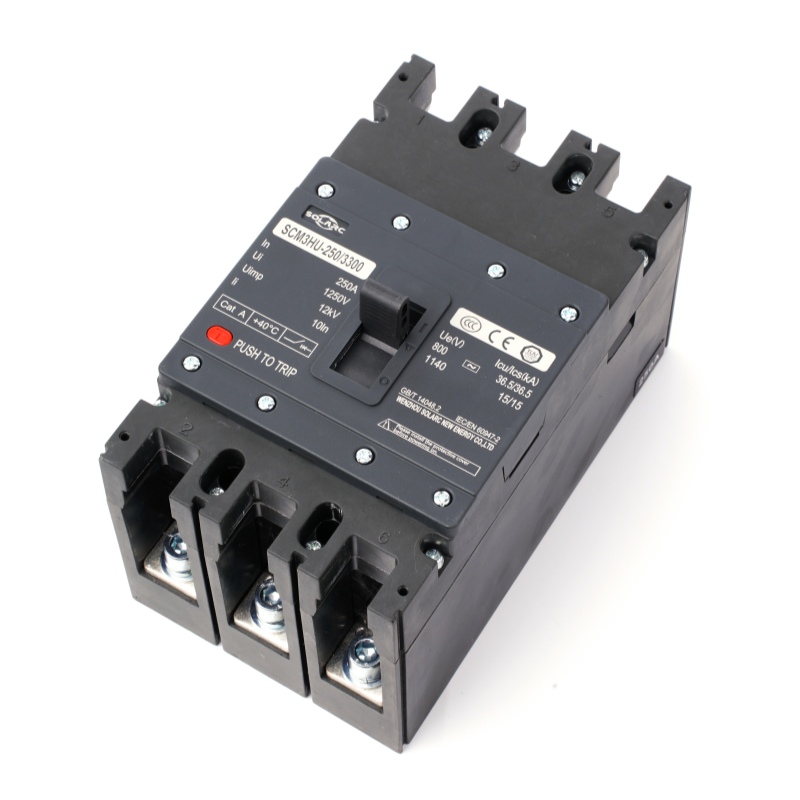

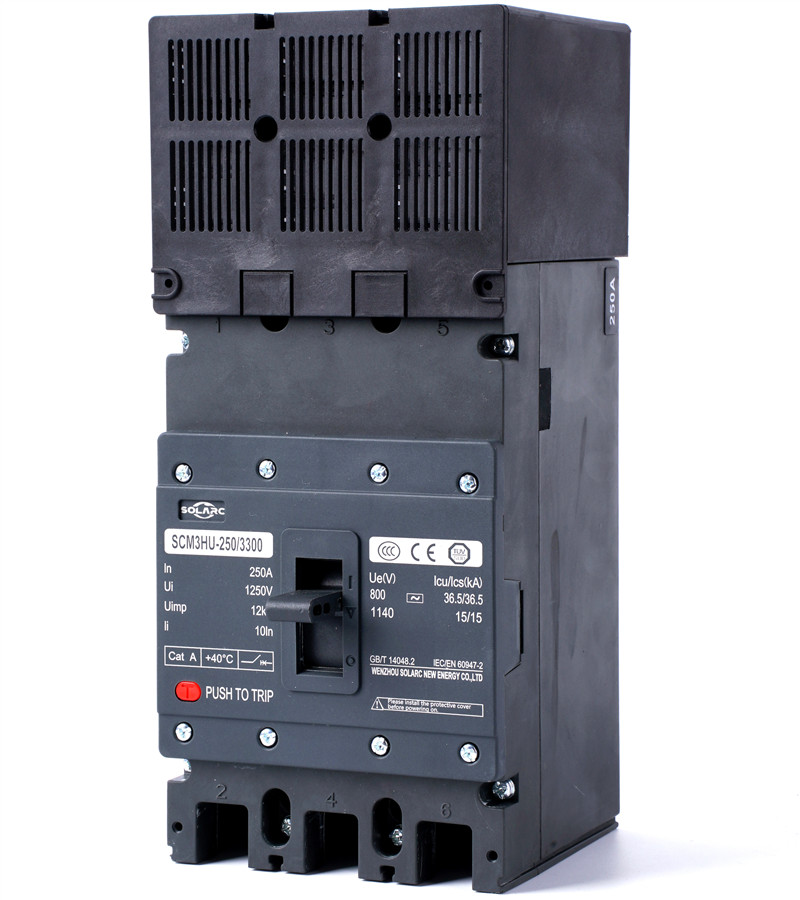

SCM3HU-800/3300 AC MCCB

SCM3HU-800/3300 AC MCCB

SCM3HU-800/3300 AC MCCB

SCM3HU-800/3300 AC MCCB

SC3MHU-800高电压交流塑料外壳式断路器，适用于交流50/60Hz，额定工作电压至AC1140V，额定工作电流10A至800A的电路中，作接通、分断和承载额定电流，并能在线路和用电设备发生过载、短路、欠压的情况下对线路和用电设备进行可靠的保护。

额定工作电压Ue：AC380/415/690/800/1000/1140V
额定工作电流In：10A-800A
额定绝缘电压Ui：1250V
运行分断能力：Ics=100%Icu（AC800V）
使用环境温度：-40°C~+70°C

Product Consultation

Function

Parameters

Downfile

Advantages/Key Features

1 性能卓越

旋转双断点设计，有效降低线路受到大电流冲击的危害；创新性新型转轴设计，有效限制短路情况下产生的热应力

2 安全可靠

分断可达100kA，给线路提供极致短路保护；零飞弧设计，可避免相间短路，保障设备安全

3 使用便捷

多种安装与接线方式，使产品在柜内的布置、接线更灵活；附件模块化设计，同等体积实现更多保护功能

壳架		SCM3HU-320				SCM3HU-400
极数		3				3
额定工作电压 Ua(V)		AC415	AC500V/690	AC800	AC1000/1140	AC415	AC500V/690	AC800	AC1000/1140
额定绝缘电压 Ui(V)		AC1150
额定冲击耐压Uimp(kV)		8				12
额定电流 In(A)		63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320				250, 280, 315, 320, 350, 400
额定极限短路分断能力 Icu(kA)	H	85	50	36.5	10	85	50	36.5	10
	R	/	/	/	/	100	50	50	15
额定运行短路分断能力 Ics(kA)		Ics=100%Icu
使用类别		A
是否具有隔离功能		是的
环境温度		-35℃ ~ +70℃
机械寿命(次)		2000				1000
电气寿命(次)		3000	3000	3000	2000	1000	1000	1000	700
符合标准		IEC/EN60947-2, GB/T14048.2
附件		分励、辅助、报警、手动操作、电动操作
认证		CCC, CE, TUV
尺寸（长X宽X高）		180×107×126 (3P)				250×182×165 (3P)
壳架		SCM3HU-630				SCM3HU-800
极数		3				3
额定工作电压 Ue(V)		AC415	AC500V/690	AC800	AC1000/1140	AC415	AC500/690	AC800	AC1000/1140
额定绝缘电压 Ui(V)		AC1150
额定冲击耐压Uimp(kV)		8				12
额定电流 In(A)		500，630				700，800
额定极限短路分断能力 Icu(kA)	H	85	50	36.5	10	85	50	36.5	10
	R	100	60	50	15	100	60	50	15
额定运行短路分断能力 Ics(kA)		Ics=100%Icu
使用类别		A
是否具有隔离功能		是的
环境保温		-35℃ ~ +70℃
机械寿命(次)		5000				1000
电气寿命(次)		1000	1000	1000	700	1000	1000	1000	700
符合标准		IEC/EN60947-2, GB/T14048.2
附件		分励、辅助、报警、手动操作、电动操作
认证		CCC, CE, TUV
尺寸（长x宽X高）		250×182×165 (3P)				250×182×165 (3P)
注:320壳架断路器不区分:H型(高分断型)与R型(限流型)。
