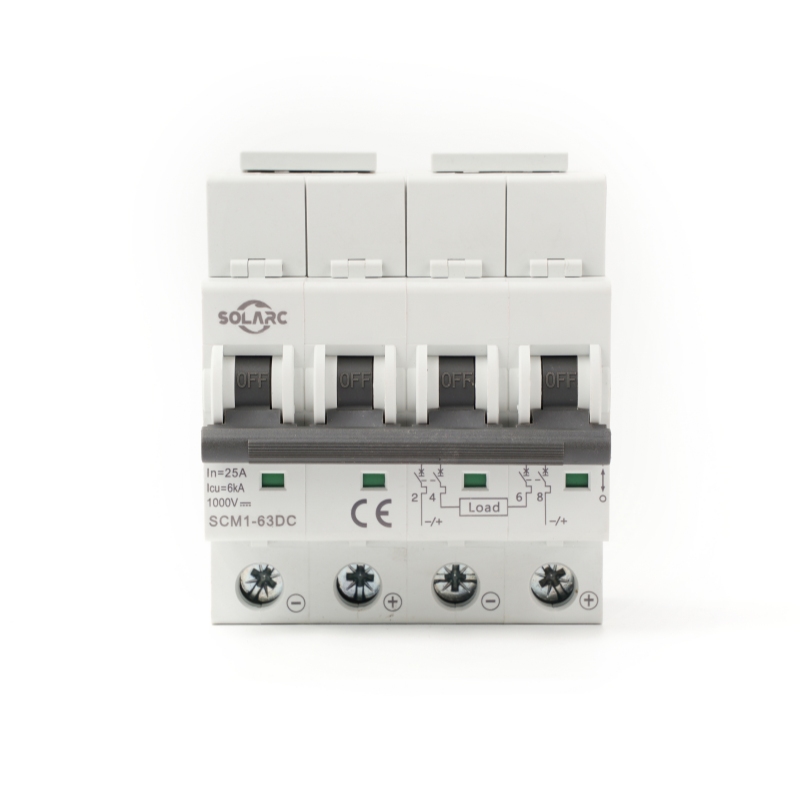

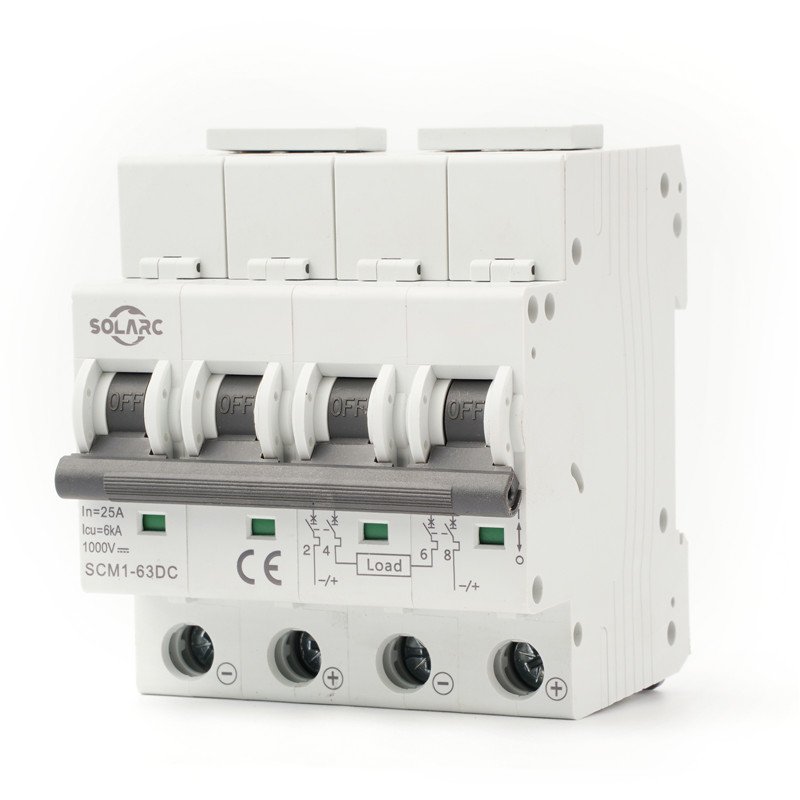

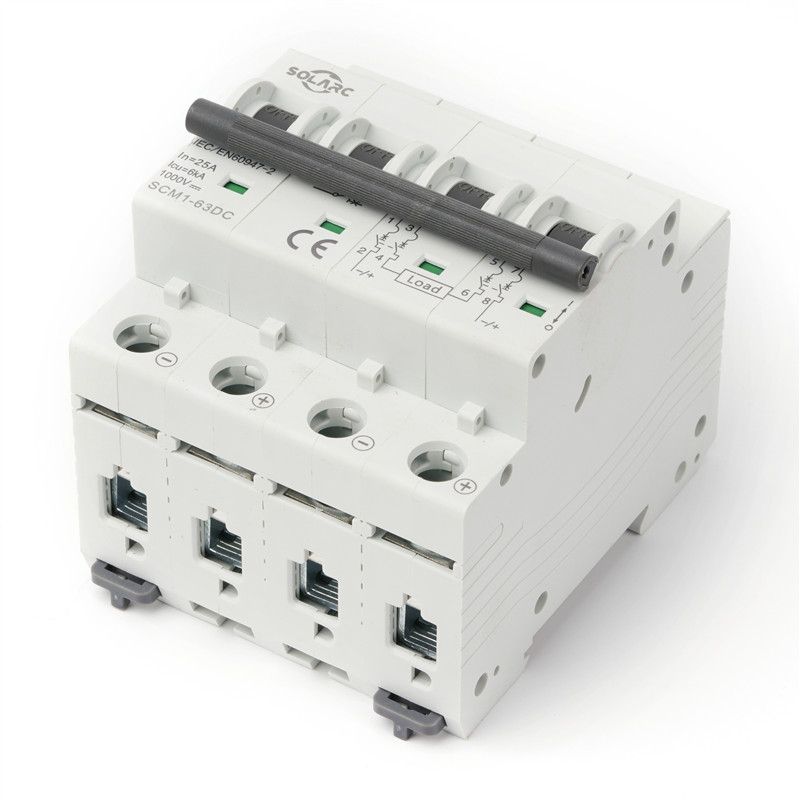

SCM1-63DC/4 DC1000V MCB

SCM1-63DC/4 DC1000V MCB

SCM1-63DC/4 DC1000V MCB

SCM1-63DC/4 DC1000V MCB

SCM1-63DC光伏直流小型断路器是专为太阳能光伏发电系统设计的保护装置，额定工作电压至DC1000V,额定工作电流至63A的线路中主要用于直流侧线路的过载和短路保护。它广泛应用于光伏汇流箱、逆变器的直流输入端以及直流电源系统的输入和输出侧，确保光伏系统在各种环境下的稳定运行。

额定电压：DC 250V - 1000V。
额定电流：1A - 63A。
短路分断能力：最高可达6kA。
使用环境温度：-40℃至+70℃。
防护等级：IP20。

Product Consultation

Function

Parameters

Downfile

Advantages/Key Features

1 性能卓越

电压达DC1000V，满足PV模块负载和光伏线路系统应用

2 安全可靠

自带短接排连接，提高安装效率，降低接线错误风险

3 灵活易用

导轨式安装，安装卡扣超大行程，产品可快速更换

电气特性
标准	IEC60947-2 GB/T14048.2
极数	1p	2p	3p	4p
额定工作电压	250V	500V	750V	1000V
框架电流	63A
额定电流	6A, 10A, 13A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
额定绝缘电压	1000VDC
额定冲击耐受电压	6kV
操作分断能力	6kA
极限分断能力	6kA
动作距离	50mm
脱扣类型	热磁型
使用寿命
机械寿命	10,000
电气寿命	1,500
安装与环境
防护等级	侧面IP40，接线口IP20
接线容量	2.5-25mm²
接线扭矩	2N·m-2.5N·m
工作环境温度	-40°C ~ +80°C
储存环境温度	-40°C ~ +85°C
耐潮湿和耐热特性	2级（当湿度为55时，相对湿度为95%）
安装与固定	固定在35mm DIN导轨上。
