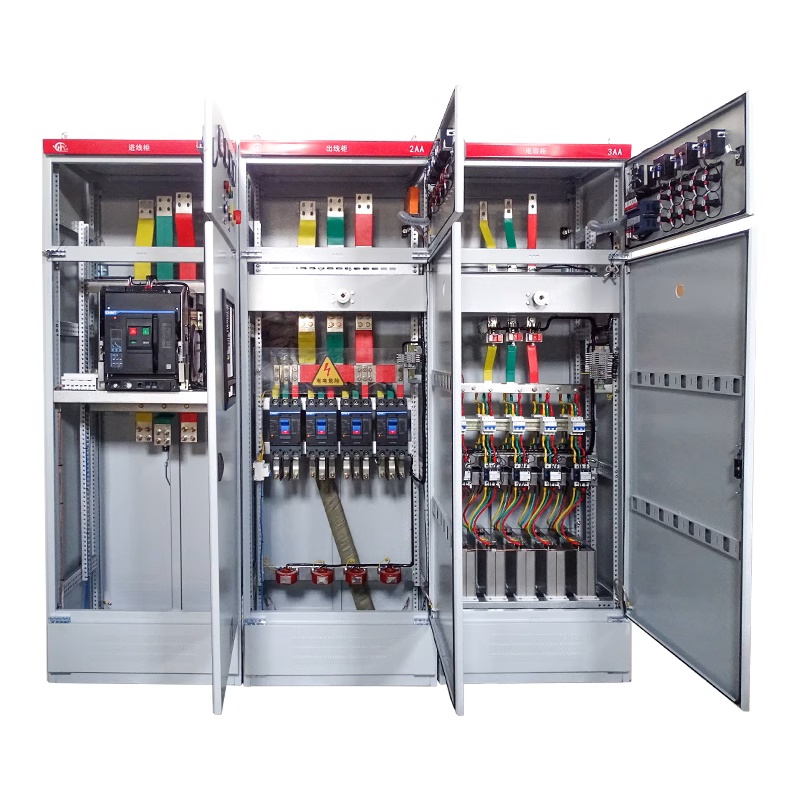

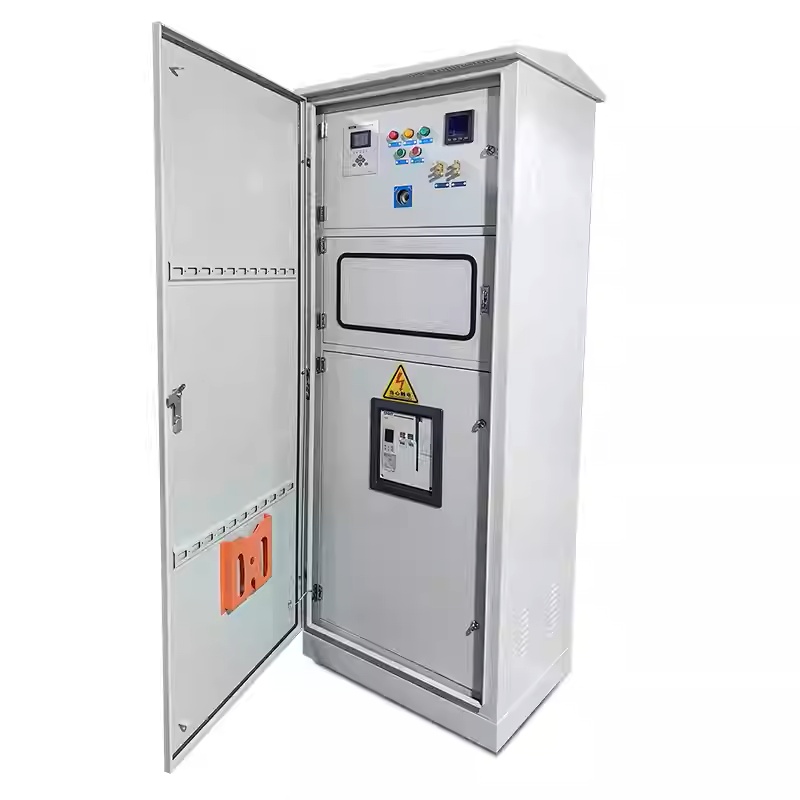

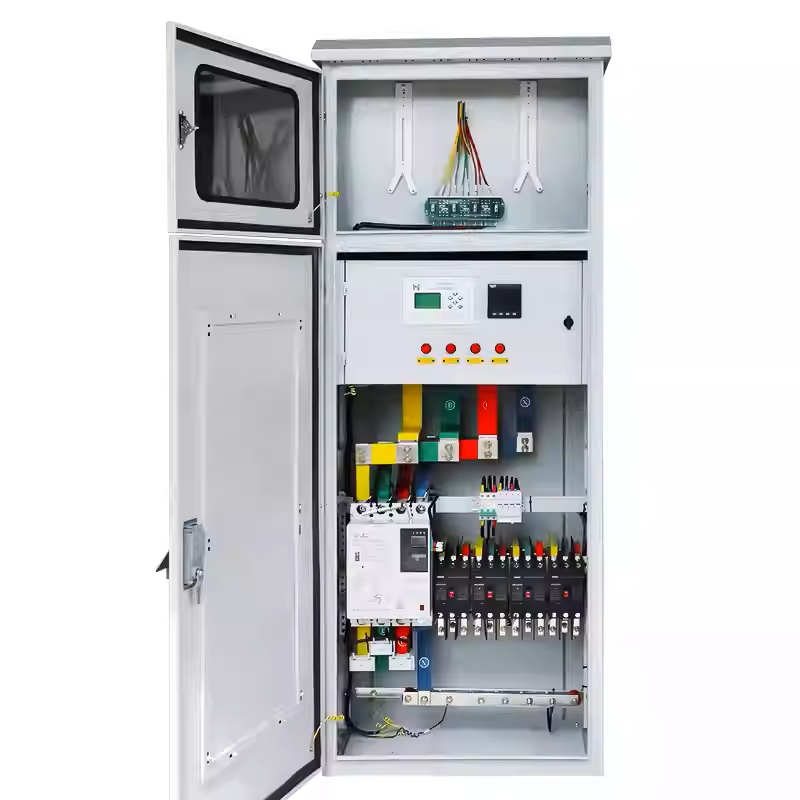

GGD型低压配电柜

GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统，用于动力、照明及配电设备的电能转换、分配与控制。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级等特点，可作为低压成套开关设备的更新换代产品使用。

安全性：设计符合安全标准，提供可靠的电气保护。
经济性：成本效益高，适用于多种电力用户和设计需求。
合理性：结构设计合理，便于安装和维护。
可靠性：采用高质量的电气元件，确保稳定运行。
分断能力：具有高分断能力，保障电路安全。
灵活性：电气方案灵活，可根据不同需求进行组合。
实用性：实用性强，适用于多种工作环境。
结构新颖：采用新型结构设计，外观美观大方。
防护等级：通常具有较高的防护等级，如IP30。

Product Consultation

Function

Parameters

Downfile

Advantages/Key Features

1 性能卓越

设计符合安全标准，采用高质量的电气元件，确保稳定运行，适用于多种工作环境，成本效益高

2 高防护等级

通常具有较高的防护等级，如IP30。具备防尘雾等功能，满足室外安装要求

3 灵活定制

可根据用户需求定制箱体材质、尺寸及其他功能

型号	GGD
电气参数
额定电压	400VAC/690VAC
绝缘电压	1000VAC
频率	50Hz/60Hz
最大输出电路数量	10	6	5
额定电流	200A/250A	250A/400A	400A/630A
最大输入电路数量	1	1	1
最大开关输入电流	2000A	2500A	3150A
浪涌保护装置	T2/T1+2, In=20kA, Imax=40kA
通用参数
外壳材料	SPCC
尺寸(宽x高x深)	100022001000mm
防护等级	IP40
工作温度/湿度	工作温度: -20°C ~ +60°C,湿度: 0-95%
海拔高度	≤2000m
安装方法	落地式
