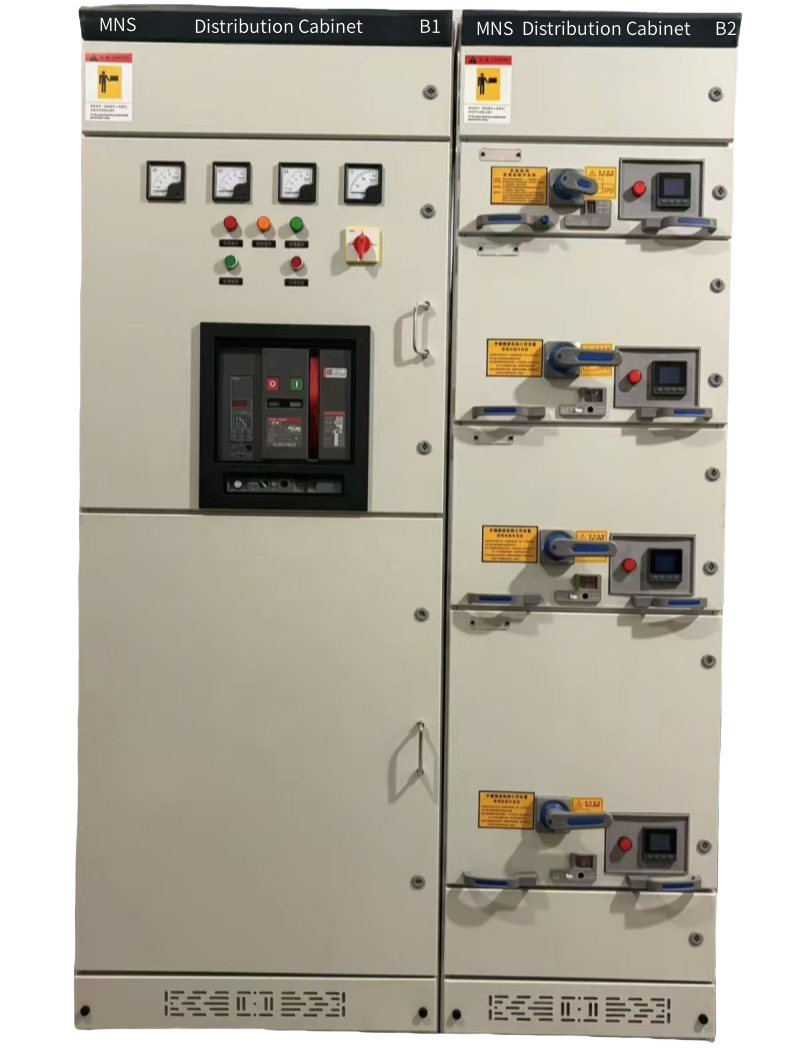

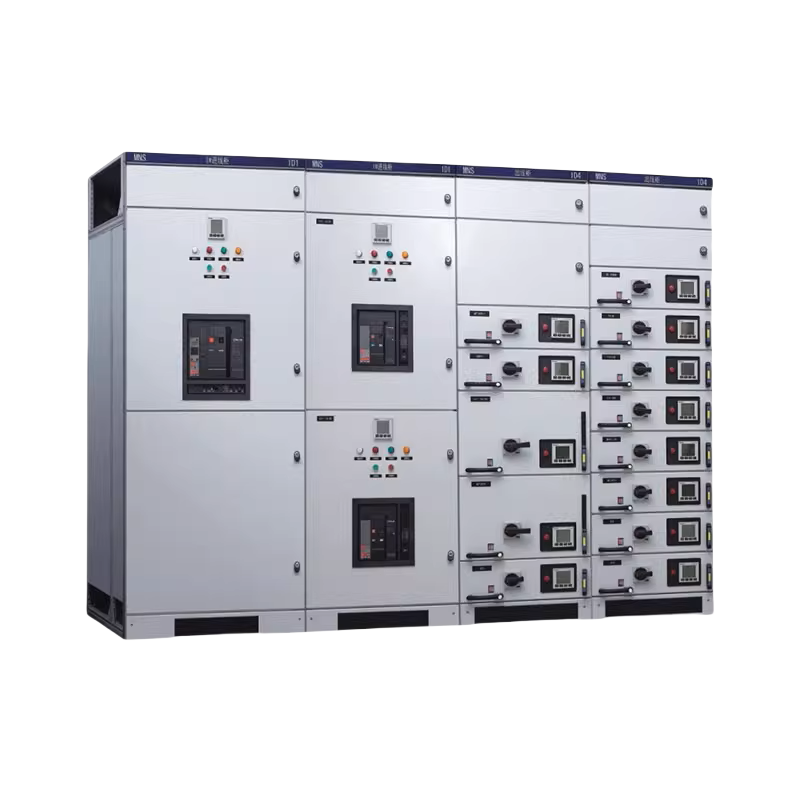

MNS型低压抽出式开关柜

MNS型低压抽出式开关柜（以下简称开关柜）是该产品均由标准化的、集成系列的模块组成，并且抽屉具有可靠的机械联锁装置，使用户在使用时更安全、更可靠。本开关柜适用于交流50(60)Hz、额定工作电压400V、660V，额定电流5000A及以下三相五线制的电力供电系统，可用于发电厂、变电所、工矿企业、大楼宾馆、机场、码头以及广播电视等通信中心，来作为发电、输配电、电能转换及电能消耗设备的控制，并通过电容补偿柜对其主母线进行无功补偿。

模块化设计：由标准化、集成化的模块组成，便于扩展和维护。
机械联锁：抽屉式结构配备可靠的机械联锁装置，增强操作安全性。
广泛的适用性：适用于多种电压和电流等级，包括400V、660V，额定电流可达5000A，适用于三相五线制电力系统。
多功能应用：可用于发电厂、变电站、工矿企业、大型建筑、机场、码头以及通信中心等多种场合。
无功补偿：通过电容补偿柜实现对主母线的无功补偿，提高电能质量。
安全性和可靠性：设计符合国际和国家标准，确保在使用过程中的安全性和可靠性。
灵活性：电气方案灵活，可以根据不同的用户需求进行定制。
维护方便：模块化结构使得维护和更换部件更加方便快捷。

Product Consultation

Function

Parameters

Downfile

Advantages/Key Features

1 适用性强

适用于多种电压和电流等级，包括400V、660V，额定电流可达5000A，适用于三相五线制电力系统

2 维护方便

由标准化、集成化的模块组成使得维护和更换部件更加方便快捷

3 灵活定制

可根据用户需求定制箱体材质、尺寸及其他功能

型号	MNS
电气参数
额定电压	400VAC/690VAC
绝缘电压	1000VAC
频率	50Hz/60Hz
最大输出电路数量	12	10	8
额定电流	200A/250A	250A/400A	400A/630A
最大输出电路数量	1	1	1
最大开关输出电流	3000A	4000A	5000A
浪涌保护装置	T2/T1+2, In=20kA, Imax=40kA
通用参数
外壳材料	SPCC
尺寸(宽*高“深)	100022001000mm
防护等级	IP40
工作温度/湿度	工作温度: -20°C ~ +60°C, 湿度: 0-95%
海拔高度	≤2000m
安装方法	落地式
