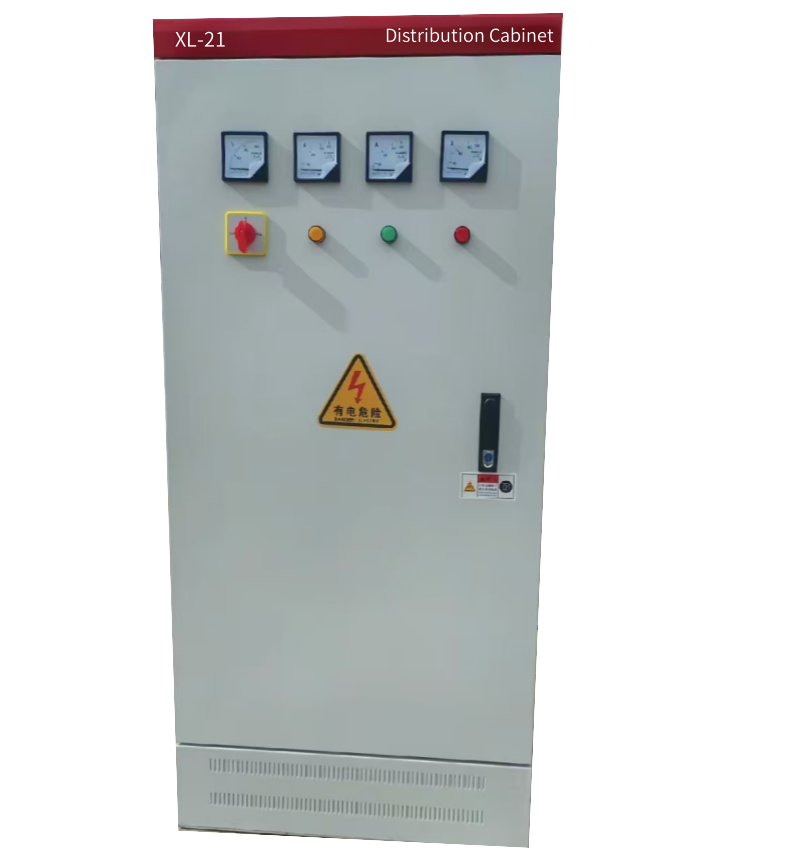

XL-21 动力配电柜

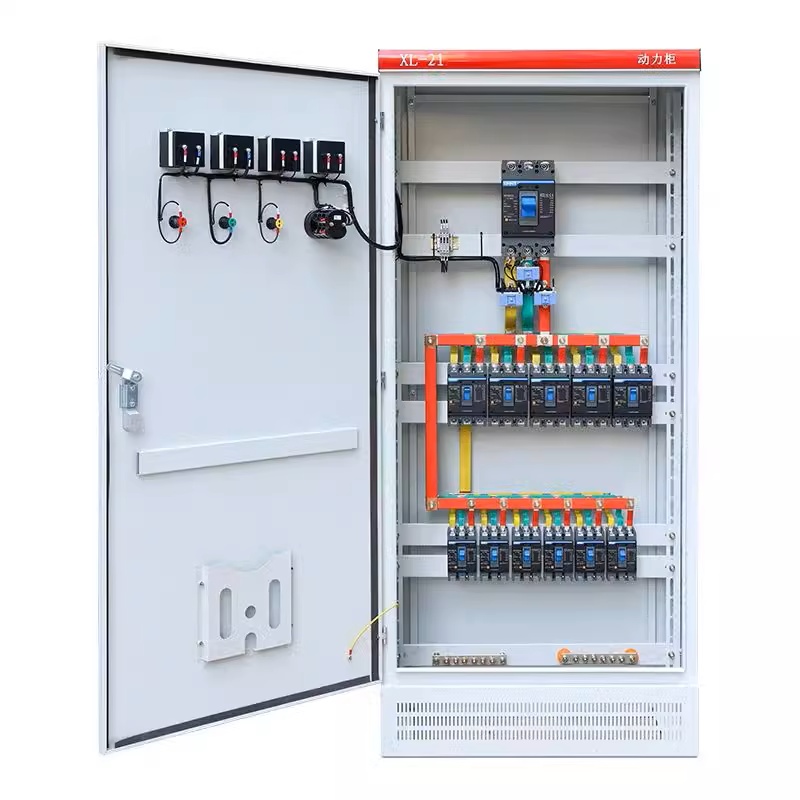

XL-21动力配电柜适用于发电厂及工矿企业中，在三相交流500V以下三相三线、三相四线、三相五线等配电系统中作为动力或照明配电之用。该配电柜系户内靠墙安装，屏前操作，屏前检修；箱体为全封闭结构，由C型材或8MF型材拼装而成。箱内采用新型旋转式负荷隔离开关，可带负荷操作，正面门上装有电压、电流指示仪表以及信号灯、按钮、转换开关等主令元件。

功能集中：动力柜将电源的引入、分配和控制集中在一个柜体内，便于管理和维护。
防护等级高：通常具有较高的防护等级（如IP40或更高），能够防止灰尘、异物和意外接触带电部分。
过载与短路保护：配备断路器、熔断器等保护装置，能够有效防止过载和短路故障，保护设备和人员安全。
高质量元件：采用高质量的电气元件，如断路器、接触器、继电器等，确保设备的可靠运行。
直观界面：配备指示灯、仪表和操作按钮，操作人员可以直观地了解设备状态并进行操作。
易于维护：模块化设计，便于快速更换和维护故障部件。
多种规格：根据不同的负载需求，提供多种规格和配置的动力柜。
监控功能：部分动力柜配备智能监控系统，可以实时监测电流、电压、功率等参数。

Product Consultation

Function

Parameters

Downfile

Advantages/Key Features

1 性能卓越

电源的引入、分配和控制集中在一个柜体内，便于管理和维护。采用高质量的电气元件，如断路器、接触器、继电器等，确保设备的可靠运行

2 高防护等级

具有高的防护等级（如IP40或更高），能够防止灰尘、异物和意外接触带电部分

3 智能监控

可根据用户需求配备智能监控系统，可以实时监测电流、电压、功率等参数

型号	XL-21
电气参数
额定电压	400VAC/690VAC
绝缘电压	1000VAC
频率	50Hz/60Hz
最大输出电路数量	4	10	6
额定电流	100A/125A	50A/63A	100A/125A
最大输入电路数量	1	1	1
最大开关输入电流	500A	630A	800A
浪涌保护装置	T2/T1+2, In=20kA, Imax=40kA
通用参数
外壳材料	SPCC/SS
尺寸(宽高深)	8001800400mm
防护等级	IP30
工作温度/湿度	工作温度: -20°C ~ +60°C, 湿度: 0-95%
海拔高度	≤2000m
安装方法	落地式
