SCDB-3/1 交流配电箱

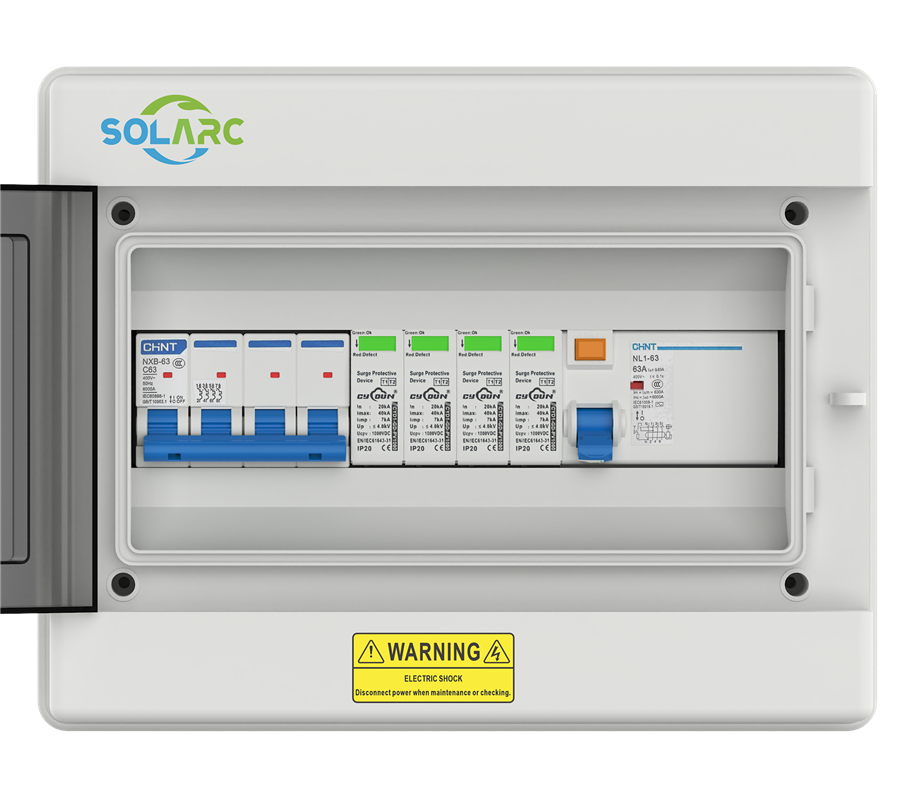

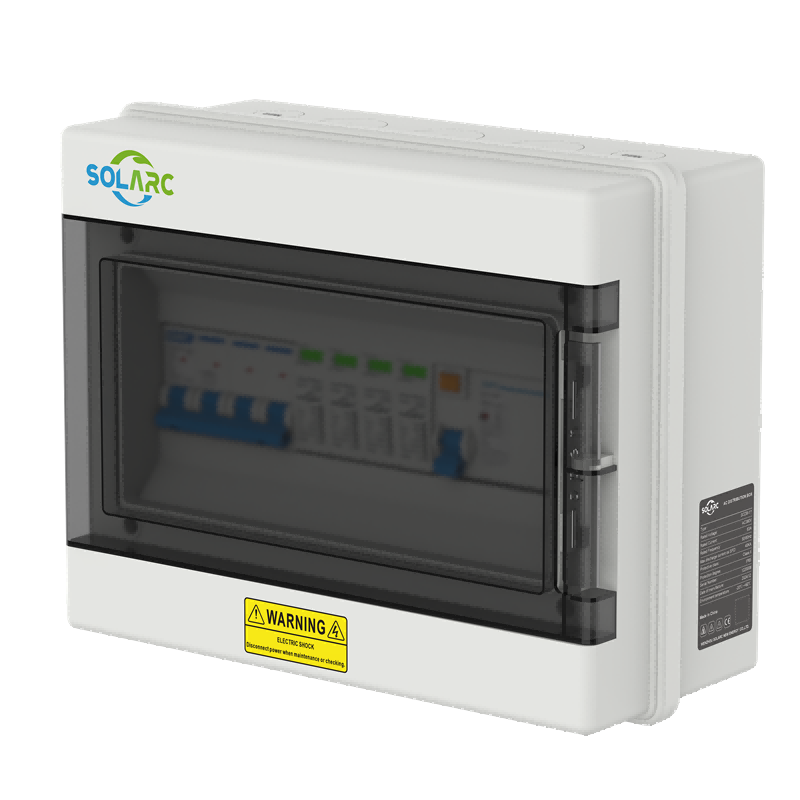

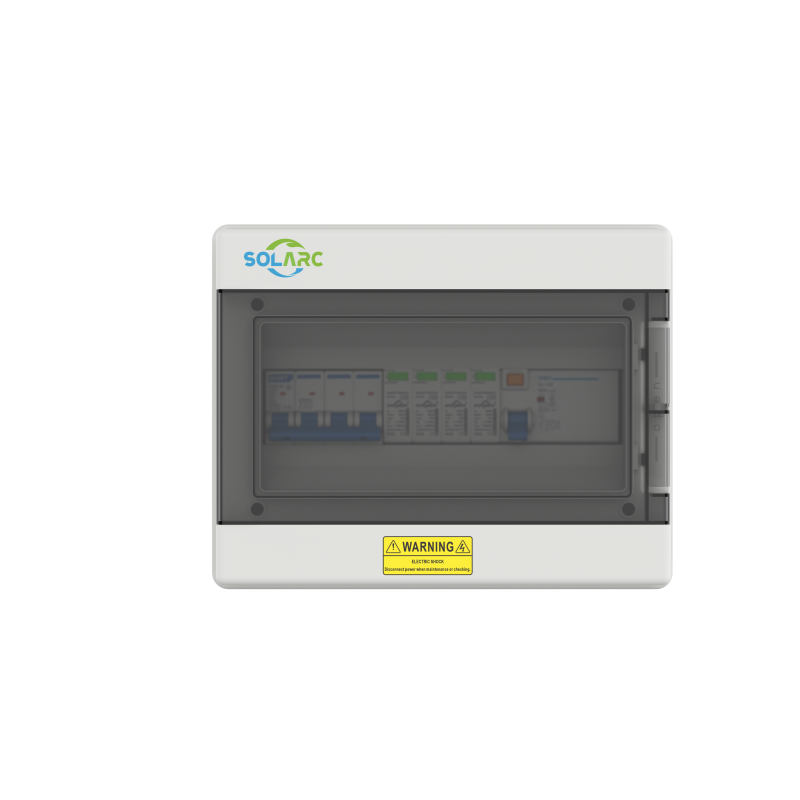

SCDB光伏交流汇流箱是光伏组串式发电系统中的重要组成部分，用于承接组串式逆变器与交流配电柜或升压变压器之间的电源保护。该设备通过汇流多个逆变器的输出电流，简化了组串式逆变器与交流配电柜或升压变压器之间的接线，提高了系统的可靠性和维护的便利性。

高防护等级：防护等级达到IP65，具备防水、防尘、防紫外线、防盐雾腐蚀等功能，满足室外安装要求。
多路输入：可同时接入多路组串式逆变器输出，每路进线采用热磁式断路器进行保护，额定电压达到AC1140V。
智能监控：内置采集电表，通过RS485/ModBus-RTU通讯协议实现本地或远程数据监控。
高压防雷保护：配备专用高压防雷器，满足三相之间的过压及防雷保护，工作电压达到AC1140V以上。
可靠结构：内部母线采用电镀或纯化后的母线连接，减小母线内阻及连接点，提升直流耐压值。
灵活定制：可根据用户需求定制箱体材质、尺寸及其他功能，提供贴牌定制化需求

Product Consultation

Function

Parameters

Downfile

Advantages/Key Features

1 高防护等级

防护等级达到IP65，具备防尘、防潮、防盐雾等功能，满足室外安装要求

2 智能监控

内置采集电表，通过RS485/ModBus-RTU通讯协议实现本地或远程数据监控

3 灵活定制

可根据用户需求定制箱体材质、尺寸及其他功能，提供贴牌定制化需求

型号	SCDB-1/1	SCDB-1/1	SCDB-2/1
电气参数
额定电压	230VAC/400VAC
绝缘电压	690VAC
频率	50Hz/60Hz
最大输入电路数量	1	1	2
额定电流	25A/32A	25A/32A/40A/50A/63A	25A/32A/40A/50A
最大输出电路数量	1	1	1
最大开关输出电流	63A	63A	125A
浪涌保护装置	T2/T1+2, In=20kA, Imax=40kA
通用参数
外壳材料	PC/ABS/SPCC/SS
尺寸(宽高深)	352×230×120mm
防护等级	IP65
工作温度/湿度	工作温度: -20°C ~ +60°C ，湿度: 0-95%
海拔高度	≤2000m
安装方法	壁挂式
